أهم مكونات المخططات الكهربائية للسيارات واهميتها

المخططات الكهربائية للسيارات هي الخريطة الذكية التي تكشف عن الأسرار الإلكترونية فى المركبة، فإن المخططات الكهربائية للسيارات هي الأداة التي تساعد المهندسين والفنيين ليفهموا كيفية توصيل الدوائر وتوزيع الطاقة بين مختلف الأنظمة بدايةً من الإضاءة والتكييف وحتى أنظمة الأمان والملاحة، وفي ظل التطور الهائل في صناعة السيارات وزيادة اعتمادها على التكنولوجيا الحديثة، فقد أصبح الإلمام قراءة فهم تلك المخططات أمر مهم وضروري لضمان الصيانة الدقيقة والكشف عن الأعطال بكفاءة عالية، والمخطط الكهربائي ليس مجرد رموز وخطوط، فهو لغة متكاملة تقوم بترجمة كيفية عمل السيارة وضمان استمرار أدائها بأعلى كفاءة، في السياق التالي نوضح المزيد من التفاصيل عن المخططات الكهربائية للسيارات مع مركز الصفا.

ما هي المخططات الكهربائية للسيارات؟

المخططات الكهربائية للسيارات هي تلك الرسومات الفنية التي توضح كيفية توصيل الأسلاك وكذلك الدوائر الكهربائية بالسيارة، وهي تتضمن كل المكونات، من بينها البطارية والمولد والمصابيح وأجهزة الاستشعار، و المخططات تمثل الخريطة التي تساعد الفنيين والمهندسين على أن يفهموا مسار التيار الكهربائي والتأكد من عمل الأنظمة بالشكل الصحيح، وتستخدم المخططات الكهربائية للسيارات في اكتشاف الأعطال وإصلاحها بسرعة ودقة، بالإضافة إلى تسهيل عملية الصيانة الدورية أو تطوير الأنظمة الكهربائية بالمركبات الحديثة.

أهمية المخططات الكهربائية في تشخيص الأعطال

تلعب المخططات الكهربائية دورًا محوريًا في تشخيص الأعطال داخل السيارات الحديثة، فهي الأداة التي تتيح للفني تتبع مسار التيار بدقة والتعرف على أماكن الانقطاع أو الخلل في التوصيلات، كما تساعد على تحديد المكوّن المتسبب في المشكلة سواء كان حساسًا أو وحدة تحكم أو دائرة إضاءة، مما يقلل من الاعتماد على التخمين ويوفر الوقت والجهد في عملية الإصلاح، كذلك تساهم المخططات في تجنب استبدال قطع سليمة بالخطأ، الأمر الذي ينعكس على تقليل التكاليف وضمان عودة السيارة للعمل بكفاءة وأمان.

تعرف على : ما هو الكتاوت في السيارات وما وظيفته وأهم علامات تلفه

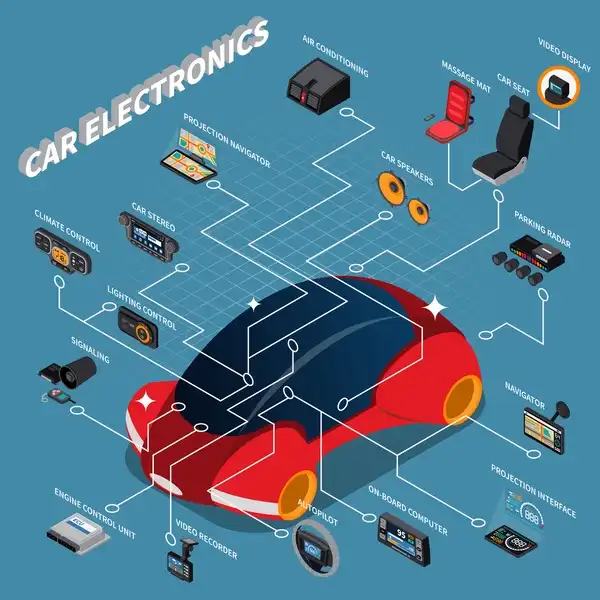

المكونات الأساسية في المخططات الكهربائية للسيارات

المخطط الكهربائي للسيارة هو وثيقة تشرح كيفية اتصال مكونات النظام الكهربائي ببعضها البعض، وكيف ينتقل التيار والطاقة من مصدرها إلى الأحمال، وفهم مكونات المخططات أساسي لصيانة الأعطال والقراءة السليمة للرسومات، معنا في مركز الصفا نشرح لك بالتفصيل المكونات الأساسية التي تظهر في أي مخطط كهربائي للسيارة كما يلي:

مصدر الطاقة “البطارية”

البطارية هي المصدر الرئيسي للطاقة عند عدم تشغيل المحرك، ويتم رسمها برمز قطبين موجب وسالب مع قيمة الفولتية، وتشمل مخططات السيارة تفاصيل توصيل القطب الموجب إلى صندوق التوزيع أو القابس الرئيسي، والقطب السالب إلى الهيكل كأرضي، وبيانات مثل سعة البطارية ونوعها.

المولد/الدينامو ومنظم الشحن

المولد يقوم بإعادة شحن البطارية ويغذي الأنظمة أثناء تشغيل المحرك، والمخطط يوضح مخارج المولد إلى منظم الجهد وإلى مصابيح شحن البطارية والمؤشرات، ومنظم الجهد قد يكون مدمجًا أو خارجيًا ويقوم بإظهار على المخطط رموزًا للمستشعرات والوصلة إلى لوحة العدادات.

صندوق توزيع الطاقة والفيوزات

هو نقطة توزيع الطاقة وهو يشتمل على فيوزات وقواطع وارتباطات تقبل الاحتراق، ويتم رسم الفيوزات من خلال رموز محددة وقيمها بالأمبير، كما أن الفيوز هو خط الحماية الأول لأي دائرة، كذلك فإن المخططات تقوم بإظهار فواصل كهربائية للحماية من الأحمال الكبيرة.

الريلات Relays

الريليه هي عناصر تقوم بالتحكم وهي تعمل كمفاتيح يتم تنشيطها بتيار صغير للتحكم في حمل كبير، والمخطط يوضح ملف الريليه Contacts ومواضع التوصيل ورقم البنات، كذلك فإن الريليه شائعة في دوائر التشغيل مثل مضخة الوقود، مراوح التبريد، وإشعال الأنوار.

الأسلاك وحزمة الأسلاك

المخططات تحدد ألوان الأسلاك، سمكها، أرقام البنات عند الموصلات، ونقاط التشابك، والوصلات إلى الأرضي، أيضًا فإن قراءة ألوان الأسلاك ورموز البنات أمر ضروري لتتبع دائرة وتحديد مواضع الاختبار بالمتر المتعدد.

الكونكتورات والمآخذ

تعرض المخططات الكهربائية الكونكترات والمآخذ بأشكالها المختلفة وعدد الأسلاك وترقيمها، ما يتيح للفني الرجوع إلى لوحة الوصل لقياس الفولتية أو استبدال الطرف التالف، وتكتسب أهمية كبيرة عند فقدان الإشارة الناتج عن تماس أو خلل في الكونكتور.

المفاتيح والمقابض

مفاتيح مثل مفتاح الإشعال، مفاتيح الأبواب، ومفاتيح المصابيح مرسومة برموز توضح أوضاعها (ON – OFF – ACC)، والمخطط يوضح كيف يمر التيار عبر المفتاح إلى الدائرة التالية.

الأحمال النهائية “المصابيح والمحركات والحساسات”

تشمل الأحمال النهائية المصابيح، محركات النوافذ والمراوح، المحركات الكهربائية الصغيرة، ومشغلات الصمامات، حيث توضح المخططات بيانات جهد التشغيل وقدرة كل محرك، بينما تقدم الحساسات إشارات تناظرية أو رقمية لوحدات التحكم ويتم عرضها على المخططات كتوصيلات إشارات مع بعض القيم المرجعية أحيانًا

وحدات التحكم الإلكترونية

وحدات التحكم هي عقل المركبة وتظهر كمربعات مع مخارج ومداخل إشارة، المخطط يوضح تغذية الوحدة بالطاقة، خطوط البيانات، وأطراف الحساسات والمشغلات، وفهم ترقيم البنات مهم لقراءة الأخطاء وتشخيصها بواسطة فحص النقاط.

شبكات الاتصال داخل المركبة

شبكات البيانات في السيارة تعمل كجسر يربط وحدات التحكم الإلكترونية مع بعضها البعض، ويتم تمرير الإشارات خلالها عبر أسلاك مزدوجة ملتوية أو باستخدام الألياف الضوئية، ويتم توضيح مسار هذه الشبكات في المخططات الكهربائية بخطوط خاصة مع ذكر نوع البروتوكول المستخدم، أما الأعطال المتعلقة بها فتظهر عادة على شكل انقطاع في الاتصال بين وحدتين أو أكثر، ويمكن التعرف عليها وتشخيصها بدقة باستخدام أجهزة فحص شبكة CAN وأدوات الاختبار المخصصة.

الحماية والدوائر المساعدة

مكونات الحماية مثل الديودات ومصهرات الحرارة والمقاومات الحرارية تظهر في المخططات، وأجهزة الحماية من الارتفاعات اللحظية TVS موجودة في دوائر حساسة، وأجهزة قياس التيار قد يتم إدراجها في دوائر الشحن أو السحب.

نقاط الاختبار ومواضع القياس

المخطط يحدد نقاط يمكن قياس الفولتية أو الإشارة عندها، وهي مهمة عند تتبع الأعطال، كما أنها تقوم بتوضيح الأرقام المقابلة لبنات الموصل لتسهيل الفحص.

الأنظمة عالية الجهد في السيارات الهجينة والكهربائية

مخططات المركبات الكهربائية تضم حزم بطاريات عالية الجهد، محولات العاكس، موصلات HV، كونتاكتورات الأمان، ونظام إدارة البطارية BMS، وتشير المخططات هنا إلى إجراءات عزل ووضع رموز تحذيرية خاصة، وهذه الأنظمة تتطلب الحذر وتحتاج إلى فنيين معتمدين للتعامل معها.

رموز المخطط الشائعة

بعض الرموز التي ستراها دائمًا على المخططات، مثل خط طويل أو قصير للبطارية، خط متعرج للمحرك، دائرة مكسورة للمفتاح، مثلث أو سطر للأراضي، ملف الريليه، رموز دارة رقمية للحساسات، ورموز خاصة لشبكات البيانات CAN.

يمكنك قراءة ايضًا : أهم 5 مشاكل تشغيل السيارة بالبصمة وأسبابها

كيفية قراءة المخططات الكهربائية للسيارات

تحتاج قراءة المخططات الكهربائية للسيارات إلى أن تكون على دراية وفهم بالرموز والدوائر والاتصالات التي توضح كيفية تدفق الكهرباء داخل المركبة، كما تتم قراءة المخططات الكهربائية للسيارات من خلال اتباع ما يلي:

• التعرف على مفتاح الخريطة الذي يتضمن رموز المكونات مثل المصابيح البطارية المرحلات، الفيوزات، والمفاتيح.
• متابعة مسار الأسلاك المرسومة بخطوط مختلفة السمك أو اللون للإشارة إلى نوع الدائرة أو شدتها.
• يجب الانتباه إلى أرقام الأسلاك وعلاماتها التي تحدد أماكنها داخل السيارة.
• التعرف على اتجاه التيار من المصدر حتى المستهلك، وتوضيح نقاط الأرضي التي تقوم بغلق الدائرة.
• أهمية فهم المخططات وذلك يساعد على تتبع الأعطال وتحديد مكان الخلل بسرعة ودقة.

الرموز الشائعة في المخططات الكهربائية

تعتبر هذه الرموز لغة أساسية لفهم كيفية عمل الدوائر، ويتم استخدامها بدلًا من الرسم التفصيلي لكل مكون، وهو ما يسهل عليك القراءة والتشخيص، هذه الرموز تساعد الفني أو المهندس على تتبع الدائرة بدقة وبالتالي تشخيص الأعطال دون الحاجة إلى تفكيك كل جزء من السيارة، ومن أبرز الرموز الشائعة في المخططات الكهربائية ما يلي:

تعرف على : أسباب وعلامات عطل مساحات السيارة

دور المخططات الكهربائية في صيانة السيارات

تلعب المخططات الكهربائية دورًا مهمًا في صيانة السيارات الحديثة، فهي تعتبر المرجع الأساسي للفنيين والمهندسين عند التعامل مع الأعطال أو تركيب مكونات جديدة، حيث تتيح المخططات الكهربائية بصيانة السيارات فهم واضح ومهم لكيفية توزيع الدوائر ومسار التيار بين مختلف الأجهزة الإلكترونية، ومن خلال هذه المخططات يمكن تتبع مصدر المشكلة بدقة بدل الاعتماد على التخمين، مما يوفر الوقت والجهد ويقلل من تكلفة الإصلاح، كما تساعد في التعرف على مواقع الفيوزات والمرحلات وأجهزة الاستشعار بسهولة، ويتم استخدامها أيضًا عند إضافة أنظمة جديدة أو تعديل الأسلاك لتجنب حدوث تعارض أو قصر كهربائي، وبهذا تشكل أداة أساسية لضمان سلامة السيارة واستمرارية عمل أنظمتها بكفاءة.

الأخطاء الشائعة عند التعامل مع المخططات الكهربائية

الأخطاء الشائعة عند التعامل مع المخططات الكهربائية للسيارات تحدث غالبًا بسبب قلة الخبرة أو التسرع في التشخيص، ما يؤدي إلى نتائج خاطئة وإصلاحات غير فعالة، ومن أبرز هذه الأخطاء:

• سوء فهم الرموز فإن الخلط بين الرموز الكهربائية المختلفة مثل الريليه والفيوز، مما يعيق تحديد المكون الصحيح.
• تجاهل ألوان الأسلاك حيث أن كل لون له دلالة على وظيفة معينة، وإهمالها قد يؤدي إلى توصيلات خاطئة.
• التوقف عند جزء من الدائرة دون متابعة باقي المسار يؤدي إلى فقدان المشكلة الحقيقية.
• محاولة إصلاح الأعطال دون الرجوع للمخطط بدقة يسبب أخطاء أكبر.
• عدم التأكد من سلامة التوصيلات الأرضية يترك مشاكل غير واضحة في الأنظمة الإلكترونية.
• الخلط بين أنظمة الجهد العالي والمنخفض ما قد يسبب تلفًا للمكونات أو خطرًا على السلامة.

دورة كهرباء عامة فى صيانة السيارات من مركز الصفا

دورة إعداد كهربائي سيارات بمركز الصفا هي برنامج تدريبي متكامل مدته حوالي 120 ساعة يهدف لتأهيل المتدربين للعمل في مجال كهرباء السيارات الحديثة، حيث تغطي الدورة الجانب النظري والتطبيقي مع تدريب عملي مباشر داخل مركز الصيانة، وتتيح الفرصة للتعامل مع منظومات كهربائية متنوعة تعتبر هي النسبة الكبرى من مكونات السيارة الحديثة، وهذا يشمل فهم الأساسيات الكهربائية مثل الجهد والتيار والمقاومة، إلى جانب تعلم استخدام أجهزة القياس كالأفوميتر، والاختبار العملي للحساسات والمحركات والإلكترونيات المختلفة، وبذلك تمكن المتدرب من تشخيص الأعطال الكهربائية بشكل مستقل وإصلاحها، وتجدر الإشارة إلى أن دورة كهرباء عامة فى صيانة السيارات من مركز الصفا تتضمن شرح مفصل لما يلي:

• مكونات الدوائر الكهربائية الأساسية في السيارة.
• كيفية اختيار وفحص الحساسات المختلفة.
• أنظمة الإشعال التقليدية والإلكترونية.
• منظومة الحقن الإلكتروني للمحرك وكيفية فحص المشغلات والحساسات المرتبطة بها.
• دوائر الإضاءة، الدينمو، المارش وكاتبها، صندوق الفيوزات والريليات.

معنا من خلال هذه الدورة نركز على قراءة المخططات الكهربائية للسيارات حيث يتعلم المتدرب:

• كيف يفهم رموز ومكونات الرسم الكهربائي.
• كيفية تتبع المسارات الكهربائية والأسلاك والكونكتورات.
• التعرف على نقاط الفيوزات والريليات والمفاتيح.
• استخدام المخطط لتحديد الأعطال وسلوك التيار الكهربائي في الدائرة.

هل ترغب في إتقان المخططات الكهربائية للسيارات وفهم أعطالها وإصلاحها بكفاءة؟ انضم الآن إلى دورة الكهرباء العامة في صيانة السيارات بمركز الصفا وتعلم قراءة المخططات وفحص الدوائر الكهربائية عمليًا ونظريًا، واحجز مكانك اليوم لتبدأ رحلة احتراف صيانة السيارات الحديثة وضمان مهارات عملية تؤهلك لسوق العمل بسهولة وثقة، لا تفوت الفرصة وابدأ الآن بالتسجيل عبر مركز الصفا.

الأسئلة الشائعة

ما الرموز الأكثر شيوعًا في المخططات الكهربائية؟

تشمل الرموز الأكثر شيوعًا في المخططات الكهربائية للسيارات: البطارية مستطيلين، المفتاح بخط مقطوع، المصباح بدائرة متقاطعة، المقاومة بخط متعرج، الموتور بدائرة وحرف M، الفيوز بخط قصير، والأرضي بخطوط متدرجة نحو الأسفل.

هل يمكن الاستغناء عن المخططات الكهربائية عند إصلاح السيارة؟

لا يمكن الاستغناء عن المخططات الكهربائية عند إصلاح السيارة، إذ أنها تعتبر المرجع الأساسي لفهم توزيع الدوائر ومسارات الأسلاك ووظائف الحساسات والمكونات المختلفة، كما تساعد الفني على تحديد الأعطال بدقة وتجنب التوصيلات الخاطئة أو التلفيات الناتجة عن التجربة والخطأ، وتمكن من إجراء الصيانة بشكل آمن وفعال سواء في أنظمة الإشعال أو الحقن الإلكتروني أو الإضاءة والمراوح، وبالتالي يعتبر استخدام المخططات الكهربائية أمرًا ضروريًا لضمان إصلاح السيارة بكفاءة وسرعة وتقليل المخاطر المحتملة على المركبة والفني.
