هل سمع من قبل عن جهاز الأفوميتر؟! إذا كنت خارج مجال السيارات وصيانتها، ففي الغالب لم تسمع عنه، أنه جهاز من أهم أجهزة قياس الجهد الكهربائي، يُسستخدم من قبل الفنيين الكهربائيين لتشخيص مشكلات الأنظمة الكهربائية، بما في ذلك نظام السيارات، وللمزيد من المعلومات عن كيفية إستخدام جهاز الأفوميتر، تابع المحتوى التالي المقدم من شركة الصف أفضل مركز تدريب صيانة سيارات في مصر.
ما هو جهاز الأفوميتر؟
في البداية وقبل الحديث عن كيفية إستخدام جهاز الأفوميتر ، نتعرف عليه أولًا، جهاز الأفوميتر أو جهاز قياس الجهد الكهربي هو أداة أساسية في الهندسة الكهربائية والإلكترونية، تُستخدم لقياس التيار والجهد والمقاومة في الدوائر الكهربائية، تساعد هذه الأداة الفنيين على تشخيص المشاكل الكهربائية، مثل انخفاض الجهد أو التيار الزائد، وهي أمور بالغة الأهمية في صيانة وإصلاح المعدات الإلكترونية والأنظمة الكهربائية.
استخدامات جهاز الآفوميتر
توفر أجهزة الأفوميتر مجموعة من الوظائف، هذا يسمح للمستخدمين من إجراء قياسات كهربائية متنوعة بدقة، تشمل أشهر استخدامات الجهاز عادةً ما يلي:
- قياس التيار: تسمح أجهزة الأفوميتر للمستخدمين بقياس تدفق التيار في الدوائر، ذلك يوفر معلومات قيمة حول الخصائص التشغيلية للأنظمة الكهربائية.
- قياس الجهد: أجهزة الأفوميتر قادرة على قياس كل من الجهد المتردد والتيار المستمر، لذلك فهو يساعد في تقييم مستويات إمدادات الطاقة وظروف الدائرة.
- قياس المقاومة: من خلال قياس المقاومة، تمكن أجهزة الأفوميتر المستخدمين من تقييم سلامة المكونات وتحديد الاتصالات الخاطئة.
أما عن الاستخدامات والتطبيقات الشائعة لجهاز الأفوميتر في مختلف المجالات هي:
- الهندسة الكهربائية: يستخدم مهندسو الكهرباء أجهزة قياس الجهد على نطاق واسع لاستكشاف أعطال الأنظمة الكهربائية واختبار الدوائر الكهربائية والتحقق من أداء المكونات، وتساعد هذه الأجهزة في تشخيص الأعطال وضمان دقة القياسات والحفاظ على سلامة التركيبات الكهربائية.
- صيانة السيارات: في صناعة السيارات، تلعب أجهزة قياس الجهد الكهربائي دورًا حيويًا في تشخيص الأعطال الكهربائية في المركبات، من اختبار البطاريات والمولدات إلى تقييم سلامة الأسلاك، وتساعد أجهزة قياس الجهد الكهربائي الفنيين على تحديد الأعطال الكهربائية وحلها بكفاءة.
- الإصلاحات المنزلية: تُستخدم أجهزة قياس الجهد الأفوميتر أيضًا في إصلاحات المنازل، حيث تُمكن أجهزة قياس الجهد أصحاب المنازل من إجراء قياسات كهربائية بأمان ودقة.
تعرف على : أهم مكونات المخططات الكهربائية للسيارات واهميتها
مكونات جهاز الأفوميتر
وما زالنا لم نتطرق بعد لـ كيفية إستخدام جهاز الأفوميتر ، ونتحدث الآن عن مكوناته، يتكون جهاز الأفوميتر من عدة أجزاء مهمة، بما في ذلك:
- الشاشة الرقمية: تعرض القراءة المقاسة مع نوع التيار ووحدة القياس.
- الأزرار: توجد أسفل الشاشة وتُستخدم لوظائف مختلفة حسب نوع الجهاز.
- بكرة الاختيار: تُدار لاختيار نوع الفحص أو القياس المطلوب.
- المجسات والمنافذ: للجهاز مجسان، أحدهما أحمر متحرك والآخر أسود ثابت، مع أربعة منافذ للتوصيل غالبًا.
- المقياس التناظري: عبارة عن نصف دائرة به تدريجات، وتُقرأ منه قيم الجهد أو التيار أو المقاومة حسب المنفذ المستخدم.
- مؤشر الإبرة: قضيب دقيق متصل ميكانيكيًا بالملف المتحرك، يشير إلى القيمة المقاسة عند تحركه على التدريج.
- مقبض تحديد النطاق: يُعرف أيضًا بمفتاح الاختيار، يسمح بتغيير نوع القياس إذا كان جده أو تيار أو مقاومة وتحديد المدى يدويًا أو تلقائيًا.
- مقبض ضبط صفر أوم: يُستخدم لمعايرة الجهاز عند قياس المقاومة، بحيث تعود الإبرة إلى نقطة الصفر عند توصيل المجسين ببعضهما.
- مجسات الاختبار: أسلاك مرنة معزولة، يتصل الأحمر بالطرف الموجب والأسود بالطرف السالب، وتُستخدم لربط الجهاز بجهاز قيد الاختبار (DUT).
- جزء قياس التيار: يعتمد على مقاومات منخفضة موصولة بجلفانومتر على التوازي، ويُحدد نطاقه عبر مفتاح النطاق.
- جزء قياس الجهد: يتكون من مقاومات متسلسلة تُعرف بالمضاعفات، وتسمح بقياس جهود مختلفة للتيار المستمر أو المتردد.
هل تعرف : أهم 5 مشاكل تشغيل السيارة بالبصمة

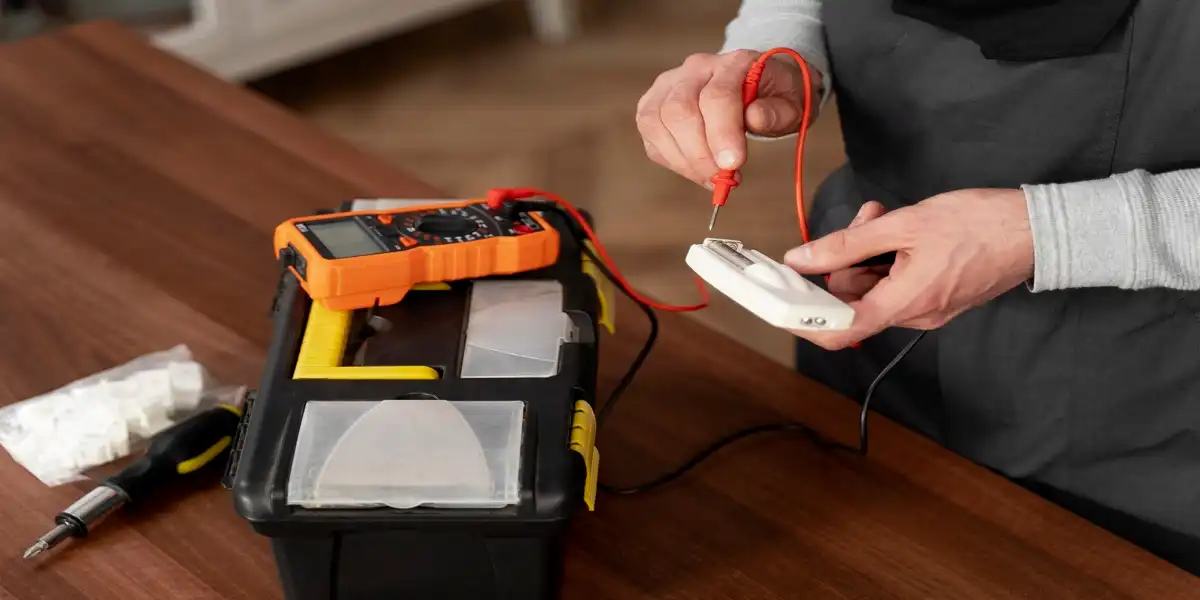

كيفية إستخدام جهاز الأفوميتر
فيما يلي الخطوات البسيطة التي توضح كيفية إستخدام جهاز الأفوميتر لقياس الجهد أو التيار الكهربائي أو المقاومة الكهربائية:
1. قياس التيار (أمبير)
في هذه الخطوة اضبط مفتاح الاختيار على وضع الأمبيرمتر (أ) وقم بتوصيل جهاز AVOmeter على التوالي مع الدائرة وستظهر نتيجة القياس على الشاشة.
2. قياس الجهد (فولت)
اضبط مفتاح الاختيار على وضع الفولتميتر (V) وقم بتوصيل المجس الأحمر بالطرف الموجب والمجس الأسود بالطرف السالب للمصدر أو الدائرة واقرأ نتيجة القياس على الشاشة أو الميزان.
3. قياس المقاومة (أوم)
اضبط مفتاح الاختيار على وضع الأوممتر (Ω) وتأكد من عدم توصيل الطاقة إلى الدائرة قبل إجراء القياس، وقم بتوصيل المجسات بكلا طرفي المكون الذي يتم قياسه واقرأ قيمة المقاومة المعروضة.
يتطلب استخدام جهاز الأفوميتر معرفة أساسية بالكهرباء والدوائر الكهربائية لضمان دقة القياسات وأمانها، باستخدام هذه الأداة، يمكن للفنيين فحص المكونات الكهربائية والتأكد من عملها بشكل صحيح.
تعرف على : أسباب وعلامات عطل مساحات السيارة؟
أنواع جهاز الأفوميتر
الأفوميتر أو المتر المتعدد يأتي بنوعين رئيسيين تناظري ورقمي، كلاهما يستخدم لقياس القيم الكهربائية واكتشاف الأعطال في الدوائر، وتختلف قدرات القراءة باختلاف الطراز:
جهاز الأفوميتر التناظري
يقيس التيار عبر مقياس تيار صغير داخل الجهاز، فتتحرك الإبرة على تدريج نصف دائري لعرض القيمة وهو أقل حساسية من الرقمي في قياس الفولت، لكنه قادر على قياسات دقيقة حتى حدود 50 أوم أو ميكرو أمبير بفضل انخفاض مقاومة القياس.
دقة جهاز الأفوميتر التناظري تتأثر بعوامل مثل:
- حجم مؤشر المقياس واهتزاز الإبرة.
- دقة طباعة التدرج ومحاذاتها.
- ضبط الصفر.
- عدد نطاقات المقياس.
- أخطاء القراءة الناتجة عن اختلاف المنظر عند النظر إلى الإبرة من زاوية غير عمودية.

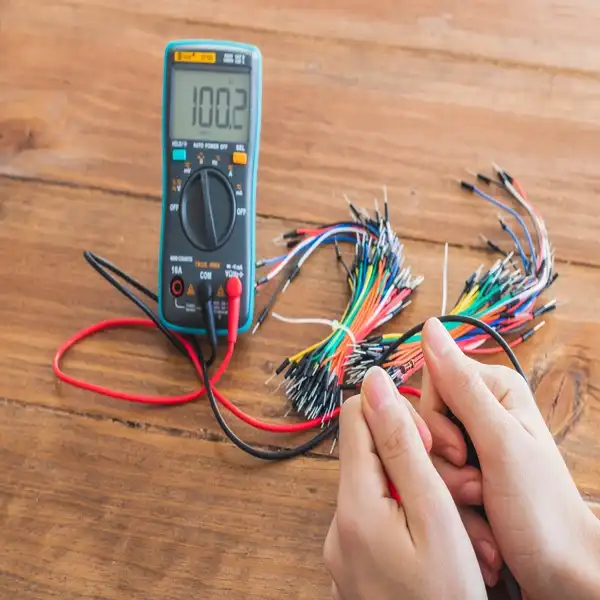

الجهاز الرقمي المتعدد DMM
يعتمد الجهاز على عداد رقمي مع شاشة LCD بدل الإبرة والتدريج واستخدامه شائع بسبب سهولة القراءة وارتفاع الدقة مقارنة بالتناظري، مع تكلفة أعلى قليلًا ويتميز بمزايا مهمة، منها:
- إمكانية تسجيل نتائج القياس وتخزينها في الذاكرة ومزامنتها مع الكمبيوتر.
- ثبات القراءة وسهولة الحصول على قيمة رقمية مباشرة.
- مقاومة أفضل للأضرار الميكانيكية لعدم وجود أجزاء متحركة كالإبرة.
- تعدد الوظائف في قياس الجهد والتيار والمقاومة وميزات إضافية حسب الطراز.
- لا حاجة لضبط الصفر قبل القياس.
- دقة قياس عالية.
- إمكانية تحديد نطاقات القياس يدويًا أو تلقائيًا.
تبقى الدقة مستقرة ما دام الجهاز يعمل ضمن الجهد الموصى به للبطارية ويظهر تنبيه انخفاض الشحن عند الحاجة للاستبدال.
خطوات تشغيل الجهاز بشكل صحيح
يتطلب استخدام جهاز الأفوميتر الالتزام باحتياطات السلامة وفهم تقنيات القياس المختلفة، إليك الخطوات الأساسية لـ كيفية إستخدام جهاز الأفوميتر بشكل صحيح:
- قبل الشروع في أي قياسات كهربائية، من الضروري إعطاء الأولوية للسلامة، تأكد من فصل مصدر الطاقة وفصل الدوائر الكهربائية.
- ارتدي معدات الوقاية الشخصية المناسبة، مثل القفازات العازلة، لتقليل خطر التعرض لصدمة كهربائية.
- لقياس الجهد، وصل مجسات جهاز الأفوميتر بالنقاط المناسبة في الدائرة، واختر نطاق الجهد المناسب للقياس المتوقع، واقرأ القيمة المعروضة على مقياس الأفوميتر أو شاشته الرقمية
- عند قياس التيار، يُوصَل جهاز الأفوميتر على التوالي مع الدائرة، اتبع دليل مستخدم جهاز الأفوميتر بدقة لإعداد قياس التيار الصحيح، اختر النطاق المناسب وسجل القيمة المقاسة.
- قياس المقاومة: لقياس المقاومة، افصل المُكون عن الدائرة أو مصدر الطاقة، وصل مجسات جهاز قياس المقاومة بأطراف المُكون، واضبط جهاز قياس المقاومة على وضع قياس المقاومة واقرأ قيمة المقاومة المعروضة على المقياس أو الشاشة الرقمية.
احتياطات الأمان قبل كيفية إستخدام جهاز الأفوميتر
الأفوميتر أداة مهمة لفحص الدوائر الكهربائية وقياس الجهد والتيار والمقاومة، لكن استخدامه بطريقة خاطئة قد يؤدي إلى أخطاء في القياس أو مخاطر على المستخدم، لذلك الالتزام باحتياطات الأمان الأساسية قبل البدء بالعمل:
- التأكد من أن الجهاز والمجسات في حالة جيدة وخالية من التلف.
- ضبط مفتاح الاختيار على الوضع الصحيح قبل توصيل المجسات.
- تجنب لمس الأطراف المعدنية للمجسات أثناء القياس، حتى لا تحدث صعقة كهربائية.
- عدم استخدام الجهاز في دوائر ذات جهد عالي دون خبرة كافية.
- فصل مصدر التيار عند قياس المقاومة.
- الالتزام بنطاق القياس المحدد للجهاز وعدم تجاوزه.
ما هي مميزات جهاز الافوميتر؟
مميزات جهاز الافوميتر يُمكن تلخيصها في النقاط الآتية:
- التنوع: فهو يدمج قياسات الأمبير والفولت والأوم في جهاز واحد.
- الأمان: يتميز الجهاز أيضًا بميزات أمان، مثل خاصية الفصل التلقائي ضد الحمل الزائد.
- قابلية النقل: إن تصميمه مدمج ومستقل وجعله هذا سهل الحمل يجعله مثاليًا للعمل الميداني واستخدامه من قبل المهندسين والفنيين.
- سهولة الاستخدام: يُبسط جهاز الأفوميتر عملية القياس بسبب مفاتيحه الدوارة وآلياته المتشابكة ويُمكن اختيار الوظيفة والنطاق المطلوبين للاختبارات الكهربائية بسهولة.
- الكفاءة: من خلال الجمع بين أدوات متعددة، فإنه يعمل على تسريع سير العمل بشكل كبير ويقلل الوقت المستغرق في تغيير الأدوات وبالتالي تتحسن الكفاءة الشاملة.
